RFID无线射频识别系统有哪些组成

发布时间:2017-11-7 11:56:16

  20世纪,飞速发展的科学技术带未了文明的日新月异,同时也给人类带来了形式各异的战争。尽管人们对和平寄予了很多希望,为和平做出了极大努力,但是,战争总在一场接着一场地进行,其有规模和结局,都是人们始料不及的。战争远没有离开我们,离开的只是它的旧有形态。

  RFID射频识别定义

  RFID的英文全称是Radio FrequencyIdentification,射频识别,又称电子标签,无线射频识别,感应式电子晶片,近接卡、感应卡、非接触卡、电子条码。RFID技术是一种非接触式的自动识别技术,它通过射频信号自动识别目标对象并获取相关数据,识别工作无须人工干预,可工作于各种恶劣环境。

  RFID技术可识别高速运动物体并可同时识别多个电子标签,操作快捷方便。短距离射频产品不怕油渍、灰尘污染等恶劣的环境,可在这样的环境中替代条码,例如用在工厂的流水线上跟踪物体。长距射频产品多用于交通上,识别距离可达几十米,如自动收费或识别车辆身份等。

RFID无线射频识别系统有哪些组成



RFID射频识别技术系统构架

  典型的RFID系统主要由读写器电子标签、RFID中间件和应用系统软件4部分构成,一般我们把中间件和应用软件统称为应用系统。

   在实际RFID解决方案中,RFID系统都包含一些基本组件。组件分为硬件组件和软件组件。

  从功能实现的角度观察,可将RFID系统分成边沿系统和软件系统两大部分, 边沿系统主要是完成信息感知,属于硬件组件部分;软件系统完成信息的处理和应用;通信设施负责整个RFID系统的信息传递。

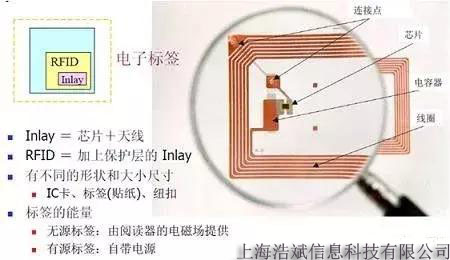

  1、电子标签

  电子标签(Electronic Tag)也称也称应答器或智能标签(Smart Label),是一个微型的无线收发装置,主要由内置天线和芯片组成。

RFID无线射频识别系统

  2、读写器

  读写器是一个捕捉和处理RFID标签数据的设备,它可以是单独的个体,也可以嵌入到其他系统之中。读写器也是构成RFID系统的重要部件之一,由于它能够将数据写到电子标签中,因此称为读写器。

  读写器的硬件部分通常由收发机、微处理器、存储器、外部传感器/执行器,报警器的输入/输出接口、通信接口及电源等部件组成。

RFID超高频读写器YXK5

RFID超高频读写器

  3、控制器

  控制器是读写器芯片有序工作的指挥中心,主要功能是:

  与应用系统软件进行通信;

  执行从应用系统软件发来的动作指令;

  控制与标签的通信过程;

  基带信号的编码与解码;

  执行防碰撞算法;

  对读写器和标签之间传送的数据进行加密和解密;进行读写器与电子标签之间的身份认证;对键盘、显示设备等其他外部设备的控制。

  其中,最重要的是对读写器芯片的控制操作。

  4、读写器天线

  天线是一种以电磁波形式把前端射频信号功率接收或辐射出去的设备,是电路与空间的界面器件,用来实现导行波与自由空间波能量的转化。在RFID系统中,天线分为电子标签天线和读写器天线两大类,分别承担接收能量和发射能量的作用。

RFID超高频天线XU803C

RFID超高频天线



RFID射频识别技术读写器天线的特点是:

  足够小以至于能够贴到需要的物品上;

  有全向或半球覆盖的方向性;

  能够给标签的芯片提供最大可能的信号;

  无论物品什么方向,天线的极化都能与读卡机的询问信号相匹配;具有鲁棒性;价格便宜。

  在选择读写器天线时应考虑的主要因素有:

  天线的类型;

  天线的阻抗;

  应用到物品上的RF的性能;

  在有其他物品围绕贴标签物品时RF的性能。

  5、通信设施

  通信设施为不同的RFID系统管理提供安全通信连接,是RFID系统的重要组成部分。通信设施包括有线或无线网络和RFID读写器或控制器与计算机连接的串行通信接口。无线网络可以是个域网(PAN)(如蓝牙技术)、局域网(如802.11x、WiFi),也可以是广域网(如GPRS、3G技术)或卫星通信网络(如同步轨道卫星L波段的RFID系统)。



RFID射频识别技术的优缺点

  1、优点:

  RFID芯片RFID读卡器对水、油和化学药品等物质具有很强抵抗性。

  信息的读取上并不受芯片尺寸大小与形状限制,不需为了读取精确度而配合纸张的固定尺寸和印刷品质,而且,RFID标签正往小型化与多样形态发展,以应用于不同产品。

  RFID技术识别相比传统智能芯片更精确,识别的距离更灵活。可以做到穿透性和无屏障阅读。

  RFID芯片标签可以重复地新增、修改、删除内部储存的数据,方便信息的更新。

  内部数据内容经由密码保护,使其内容不易被伪造及变造。

  RFID芯片数据容量很大,而且随着技术发展,容量还有增大的趋势。

  2、缺点:

  技术成熟度不够。RFID技术出现时间较短,在技术上还不是非常成熟。由于超高频RFID电子标签具有反向反射性特点,使得其在金属、液体等商品中应用比较困难。

  成本高。RFID电子标签相对于普通条码标签价格较高,为普通条码标签的几十倍,如果使用量大的话,就会造成成本太高,在很大程度上降低了市场使用RFID技术的积极性。

  安全性不够强。RFID技术面临的安全性问题主要表现为RFID电子标签信息被非法读取和恶意篡改。

  技术标准不统一。RFID技术目前还没有形成统一的标准,而且市场上多种标准并存,致使不同企业产品的RFID标签互不兼容,进而在一定程度上造成RFID技术的应用的混乱。



RFID射频识别技术的发展现状和前景

  随着RFID设备成本的不断降低,标准的逐步统一,数字信息技术在各行业的深入广泛应用,规模应用行业的扩大,RFID技术将会有更广阔的发展前景,其潜在的价值将会发挥出来,RFID 技术产业将逐步壮大与成熟。

  RFID射频识别技术已经逐步发展成为独立跨学科的专业领域。RFID射频识别技术将大量的来自完全不同的专业领域的技术(例如,高频技术、电磁兼容技术、半导体技术、数据保护和密码学技术、电信技术、制造技术等)综合起来。

  近十多年来,RFID技术得到了快速发展,逐步被广泛应用于工业自动化、商业自动化、交通运输控制管理等众多的溯源和防伪应用领域。而随着技术进步,基于RFID射频识别技术产品的种类将越来越丰富,应用也将越来越广泛,可预计,在今后的几年中,RFID射频识别技术将持续保持高速发展的势头。


RFID射频识别技术相关设备介绍

远距离超高频UHF手持式RFID读取器MT7,基于四核带安卓Android6.0系统, 选配配条码(一维或二维),RFID高频(NFC),超高频(902-928MHz IMPINJ R2000芯片模块,结合5.2英寸高清IPS电容触控屏,1920*1080分辨率,标配蓝牙4.0,WIFI 2.4G/5G双频,4G,GPS。可广泛应用于智能工具管理、工具查找、设备巡检、医疗耗材固定资产管理、图书档案盘点、防伪溯源、被服管理、工业洗涤等多种移动作业场合无线射频识别(RFID)系统。

远距离超高频UHF手持式RFID读取器MT7

远距离超高频UHF手持式RFID读取器MT7

RFID高频ISO/IEC18000-3 M3协议读写器HR3768,遵循ISO/IEC18000-3  EPC Class-1协议,作为比第二代的PJM技术更快的高频RFID,识别速度可达240张以上/秒,另外对电子标签层叠读取效果好,对于叠放在一起的档案,印鉴卡,证照,保密文件有良好的识别效果。采用软件调整输出功率(0.5-7W),可适应各种应用场合,可广泛用于智能档案柜(每页档案都贴档案电子标签),印鉴卡层叠读取、银行抵押证件管理、智能书架、汽车合格证管理、行业保密文件管理、智能文件柜、生物血样采集卡管理等RFID重叠识别应用领域。

高频ISO/IEC18000-3 M3协议读写器HR3768

高频ISO/IEC18000-3 M3协议读写器HR3768

RFID高频13.56MHz智能档案柜高频读写器HR7748,是一款高性能的ISO/IEC 15693协议电子标签读写器,采用全数字信号处理设计,处理速度比模拟信号快60%以上,射频输出功率0.5-5W可软件调节。可广泛用于新零售无人售货柜,智能图书柜、医疗耗材、智能文件柜、商品定位、试管试剂管理、智能档案柜、娱乐行业筹码管理、流利架、珠宝管理、自助洗衣服务、生产过程控制等RFID系统应用领域。

RFID高频13.56MHz智能档案柜电子标签读写器HR7748

RFID高频13.56MHz智能档案柜电子标签读写器HR7748

RFID高频HF分体式读写器HR9216,支持ISO/IEC15693、ISO18000-3协议,一个SMA天线接口,成功应用于图书管理、智能文件柜、自助借还书机、档案管理、自助收银、防伪溯源、物流分拣、个人身份识别、会议签到管理、开放式门禁考勤、防伪及生产过程控制等多种RFID系统应用领域。

RFID高频HF分体式读写器HR9216

RFID高频HF分体式读写器HR9216

RFID智能档案柜/文件柜天线HA2621,针对高频袋装档案,文件立式管理开发,采用一体式注塑外壳,乳白色外观方便和周围环境融为一体,背板螺丝安装方便集成到智能档案柜中,针对金属柜体开发的天线调谐板,适应各类金属环境,实现对高频标签的稳定读取,应用于智能档案柜智能文件柜、保密档案管理、智能书架、票证管理、共享图书、微型图书馆、分布式图书馆等文件管理场合。

RFID智能档案柜/文件柜高频天线HA2621

RFID智能档案柜/文件柜高频天线HA2621

RFID超高频分体式电子标签读写器UR6258是基于IMPINJ R2000芯片深度开发的一款高性能的UHF超高频电子标签读写器,支持EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C ISO 18000-6B协议,支持RS232、RJ45(TCPIP)等多种通讯接口,4个外接TNC天线接口,广泛应用于进出仓储管理、图书管理、称重管理、固定资产管理、物流分拣、智能工具柜医疗耗材管理柜、智能交通、门禁系统、智能档案柜、防伪系统及生产过程控制等多种无线射频识别(RFID)系统。

RFID超高频分体式电子标签读写器UR6258

RFID超高频分体式电子标签读写器UR6258

RFID超高频工业应用天线UA1313是一款高性能高强度的超高频读写器天线,工作频率860-960MHz,支持EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C ISO 18000-6B协议。可广泛应用于工位产线、智能工具柜智能工具车智能工具柜智能书架智能档案柜、共享书柜、服装物流、智能产线、分布式图书馆、漂流书柜、档案管理高值耗材柜无人售货柜、防伪系统及生产过程控制等多种无线射频识别(RFID)系统。

RFID超高频工业应用天线UA1313

RFID超高频工业应用天线UA1313

RFID超高频电子标签UT8137是UHF智能工具管理专用抗金属标签,针对工具管理等多标签阅读场合开发,工作频率902-928MHz,支持EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C协议。广泛用于智能工具柜、小型金属设备管理、手术器械管理、固定资产管理、枪支管理和资产管理等RFID射频识别场合。

RFID超高频工具管理抗金属电子标签UT8137

RFID超高频工具管理抗金属电子标签UT8137
